超压保护

超压保护是所有管道系统设计的一个初始考虑因素。 超压保护的目的是为了将调压器下游的压力维持在 一个安全的最大值。

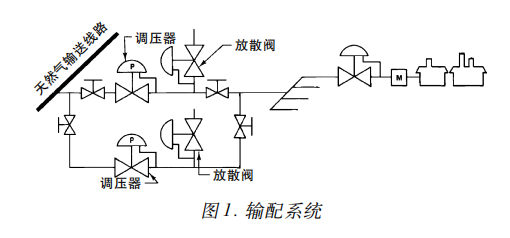

在图 1 所示的系统中，一个高压输配系统通过一台 调压器将天然气输送到一个向单个用户输气的低压 系统。调压器、管道和处理气体的装置通过放散阀 来防止超压情况的发生。放散阀的设置点被调节到 一个压力水平。这个压力水平由低压系统组成部分 最大额定压力值的最小值决定。

最大压力考虑

当一个系统的压力超过控制其压力的设备的设置点 时就会出现超压现象。它表示系统中出现了某些错 误（通常在上游调压器处），如果这个压力没有得到 限制，那么，它可能导致整个系统的崩溃。要实施 超压保护措施，就要判断出该系统中最脆弱的部分， 并且将超高的压力值限制在该组成部分的最大额定 压力以下。检查以下部分可以确定出承压能力最弱 的系统部分。 ● 下游设备 ● 主体调压器的低压端 ● 管道 这三部分最大额定压力的最低值就是最大允许压力值。

下游设备

最大额定压力最小的下游组成部分（装置、燃烧器、 锅炉等等）决定了所有可能承压的下游设备的最高 压力值。

主体调压器

调压器具有不同的压力额定值，它们分别是：入口 压力、出口压力和内部压力。它们中的最小值用来 确定最大允许压力。

管道

管道受到其承压能力的限制。除了一些物理方面的 限制因素外，一些实际应用还必须遵守一条或多条 应用额定压力条款或规定。

放散阀

压力放散是通过一个将流体与其它低压系统（通常 是大气）相通的装置来维持调压器下游压力在一个 安全的最大压力值。放散阀的排放必须引导到一个 安全的位置。它可以完成这项工作。它们被认为是 可采用的最可靠的超压保护措施，并且具有许多不 同的形式。费希尔安全阀并不是 ASME 安全阀。

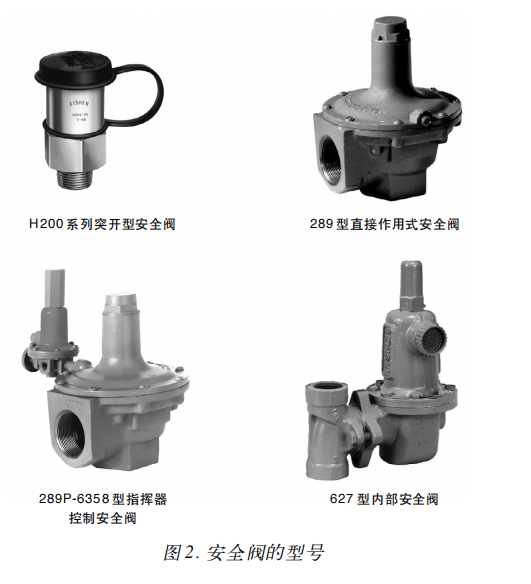

fisher常用放散阀有：H200系列/H800系列/289系列/627，630系列，MR98系列以及EZR/63EG等，如需了解放散阀可致电15013369520/谢工
