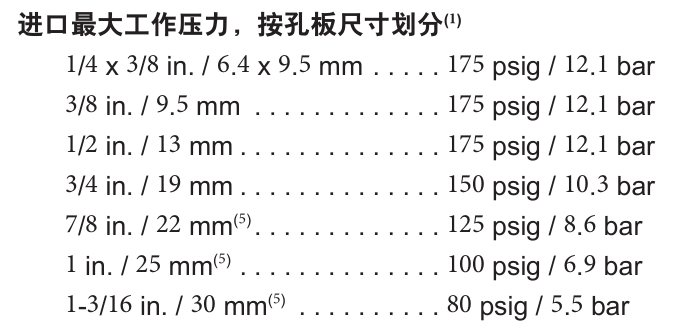

299H指挥器操作式减压调压器,299H系列减压调压器提供广泛的控制压力范围，可用于各种各样的输配、工业和商业应用。299H系列调压器配有一体化指挥器，安装在执行机构外壳上。299H系列调压器根据孔板尺寸，可处理高达175 psi / 12.1 bar的进口压力。

工作原理

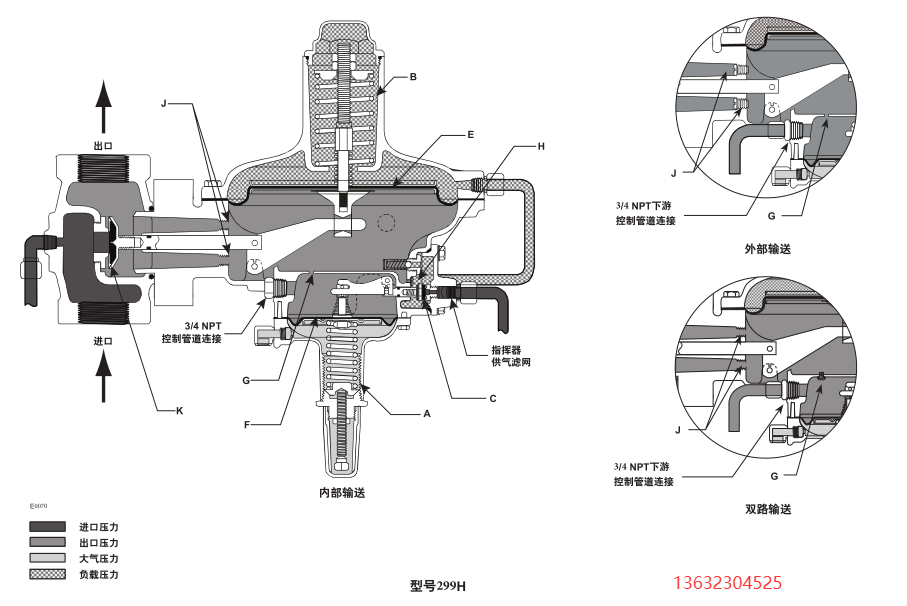

将上游或进口压力用作工作介质，通过指挥器作用降低压力，然后流入主膜片室。采用管道来连接进口压力和指挥器。下游或出口压力在主膜片 下方和指挥器膜片上方输送。299H系列具备三种不同的压力输送形式。

内部输送 —— 出口压力通过喉颈 输送至主膜片室，然后通过一个小端口 到达指挥器膜片顶部。

外部输送 —— 喉颈 被堵塞，下游控制线连接至指挥器上部膜片室或执行机构下部膜片室。通过一个小端口连接两个膜片室。

双路输送 —— 下部主膜片室通过喉颈 输送出口压力，上部指挥器膜片室使用下游控制线输送下游压力。两个膜片室之间的端口 被堵塞。

299H运行过程中，假设出口压力小于指挥器控制弹簧 (A) 的设置。指挥器膜片组件 (F) 顶部的压力将低于控制弹簧(A) 的设置。控制弹簧 (A) 向上推动膜片组件，从而打开指挥器孔板 (C)。指挥器孔板向主膜片 (E) 顶部提供额外的负载压力。

这样，主膜片 (E) 顶部的压力便高于底部，从而将膜片向下推动。这一动作通过杠杆完成，拉动杠杆便可打开阀盘 (K)，使进口压力流经阀体。

一旦满足下游系统的用气量需求，出口压力便上升。上升后的出口压力通过下游控制管路（外部或双路输送）或通过端口 (G)（内部输送）进行传输，并作用于指挥器膜片(F) 顶部。该压力超出指挥器弹簧设置，迫使膜片向下移动，从而关闭孔板 (C)。作用于主膜片 (E) 的负载压力通过泄放限制装置 (H) 泄放到下游系统中。

随着主膜片 (E) 顶部负载压力的下降，主锁定弹簧 (B) 对连接至主膜片 (E) 的膜片杆施加向上的力。这促使主阀盘(K) 向阀座移动，减少向下游系统的流量。
