单台指挥器式调压器（安装）

FLA 型调压器正常工作时不会向外界环境排放气体。该调压器适于安装在低凹或者其他不具备强制通风系统的场合。调压器也可安装在有水淹没的低凹地点，只需将指挥器弹簧筒安装在估计水位之上即能确保指挥器设定可以感应大气压。

1. 必须由通过资格认证的人员执行调压器的安装、维护或操作。检查调压器和管道，确保两者中均无异物。

2. 安装调压器，确保主阀上的流向箭头与流经调压器的气体流动方向一致。

3. 通过螺纹端口连接方式安装调压器时，在内螺纹管道的螺纹上涂敷管道润滑油。在安装法兰端口连接型调压器时，在管道法兰与调压器法兰间加设垫圈。

4. PRX 和 PS/ 系列指挥器的弹簧筒以及阀体一侧分别设有一个 1/4 NPT 的排气口接头。如需指挥器向远处排放，请先 拆下 1/4 NPT 排气口接头，并连

接安装排气管材或管道。在排气管的远端安装一个装有丝网的排气帽。排气管材或管道应通往安全场所，尽可能减少弯管，且在排气装置上安装丝网过

滤型排气管。安装调压器和远程排气管材或管道，确保排气管不会出现水汽凝结、冰冻或堵塞。

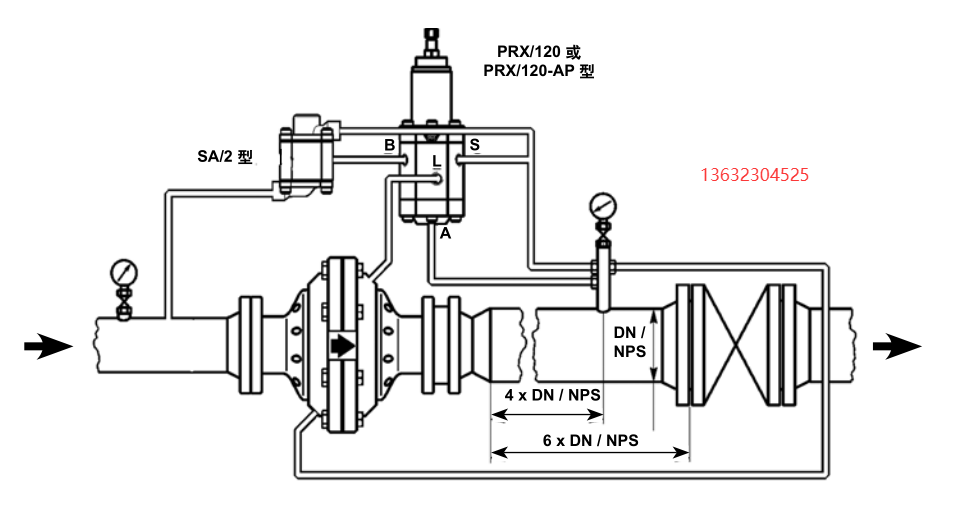

5. 如采用 PRX 型，须把指挥器供气管前连接上在SA/2 型过滤/稳压器的下端口。

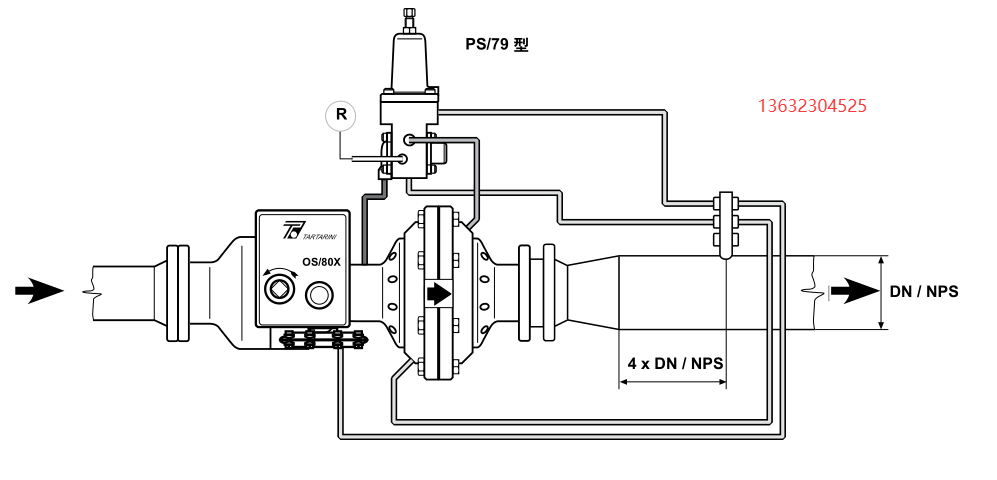

6. 下游控制信号管连接到距离调压器出口 4 倍管道直径的位置，如图 3 所示。如距离不符合实际条件，将控制信号管连接至远离弯管, 型铁, 螺纹管或任

何可能产生异常流速的部位。

7. 在控制管路上安装全流道手阀，如：通径球阀。

8. 将下游控制管路的另一端与调压器阀体上游侧的1/2 NPT 接口相连。

9. 欲了解气动或电动遥控驱动装置选件的安装，请参阅相应的说明手册。选择 PRX 和 PS 系列指挥器远程加载驱动，请根据远程排气管道的连接方式连

接弹簧筒管道。

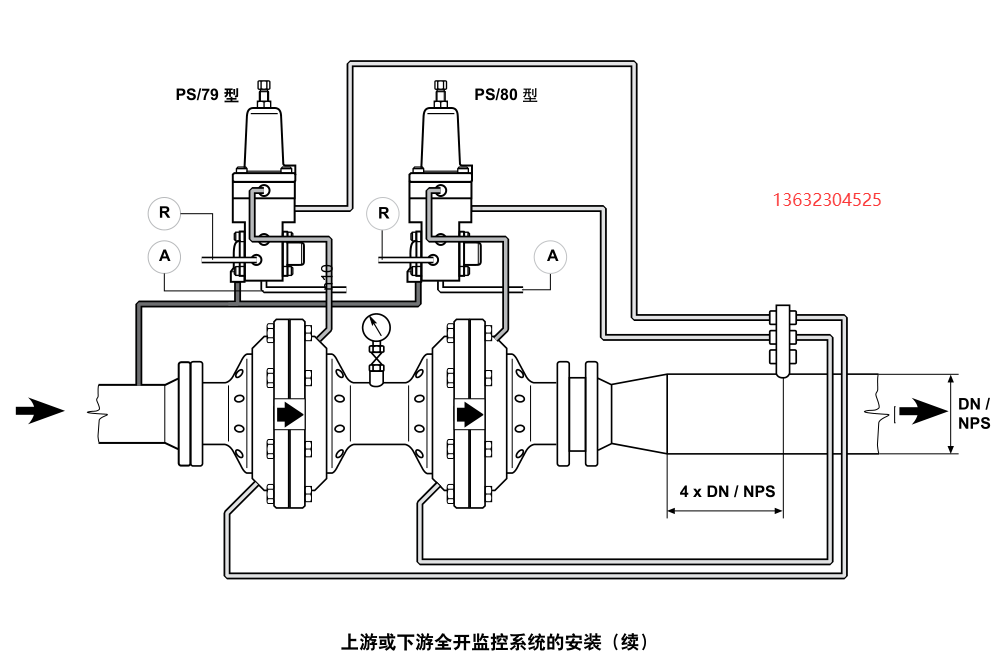

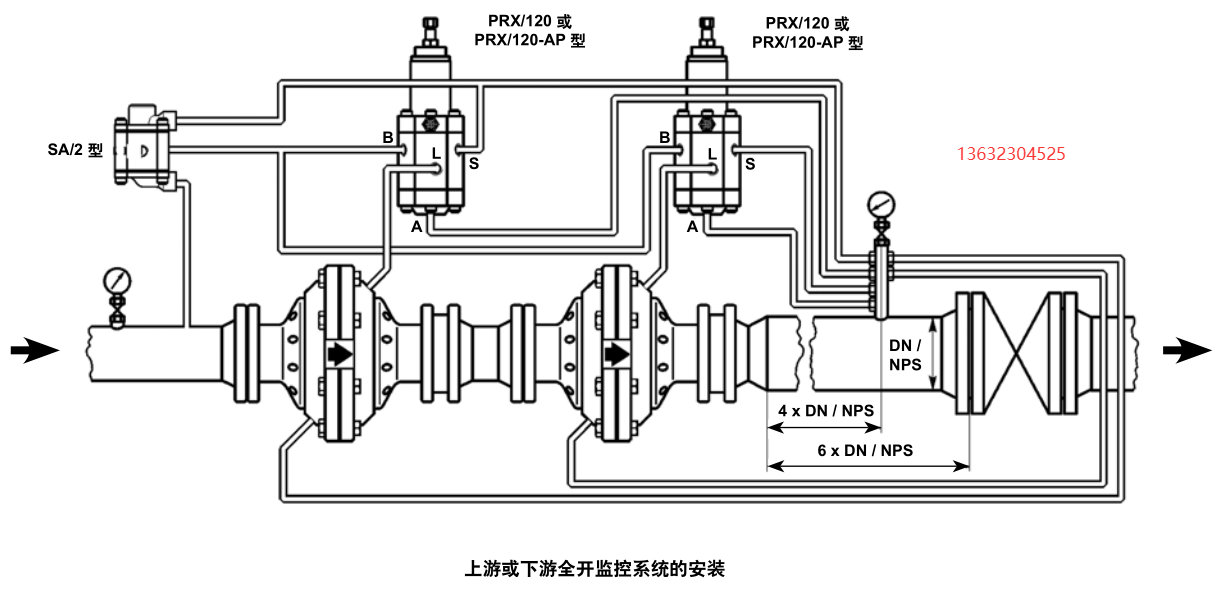

工作监控调压器（安装）

如需改变调压器出口压力，需要调节指挥器，松开防松螺母并顺时针旋转调节螺杆，以提升压力，或逆时针旋转，以降低压力。然后固定防松螺母，并使其保持在目标调节位。

以上是常见的安装示意图。
