RTZ-SE系列直接作用式弹簧负载型燃气调压器；切断器釆用FISHER技术，可超失压一体，安全可靠性更高。适用场所：中低压燃气管网、居民小区、工商业用户、直燃设备的调压和稳压。适用介质：天然气、人工煤气、液化石油气及其它无腐蚀性气体。

结构及工作原理

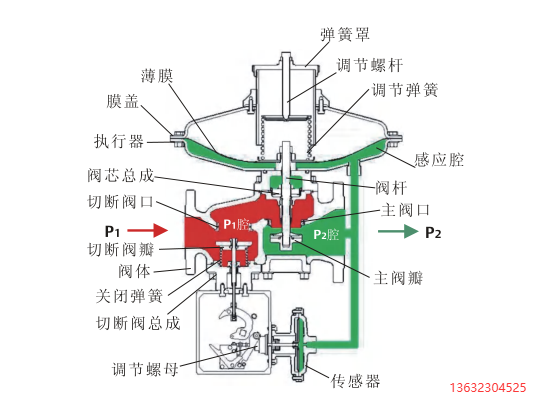

RTZ-SE系列调压器由阀体、阀芯总成、切断阀总成、执行器等零部件组成。调压器工作原理: 通过调节螺杆或旋转弹簧罩可以设定P2 值。介质从阀体的P 1 腔通过主阀口流入P2 腔，P2 压力通过信号管反馈到感应腔，作用在薄膜下的压力P2 与调节弹簧的作用力相平衡，确定薄膜的位置，通过阀杆带动主阀瓣与阀口保持一定开度，达到减压、稳压的作用。当调压器下游的用气量增大时，感应腔的压力下降，使得薄膜在调节弹簧的作用力下，带动主阀瓣向下移动，使主阀瓣与主阀口的开度加大，从而通过主阀口的气体流量增加，使P 2 上升以维持下游压力的恒定。当调压器下游的用气量减小时，其作用与上述过程相反，直到调压器关闭为止。切断器工作原理: 当由取压点传送至传感器薄膜一侧的压力失常,超过(超压)或低于(失压) 切断设定值时，弯板和螺杆的位置就会发生变化，从而触动撞针A或B,使脱扣机构脱扣,切断阀瓣在关闭弹簧的作用下，迅速向上移动，与阀口紧密贴合，截断阀体中的气流。
