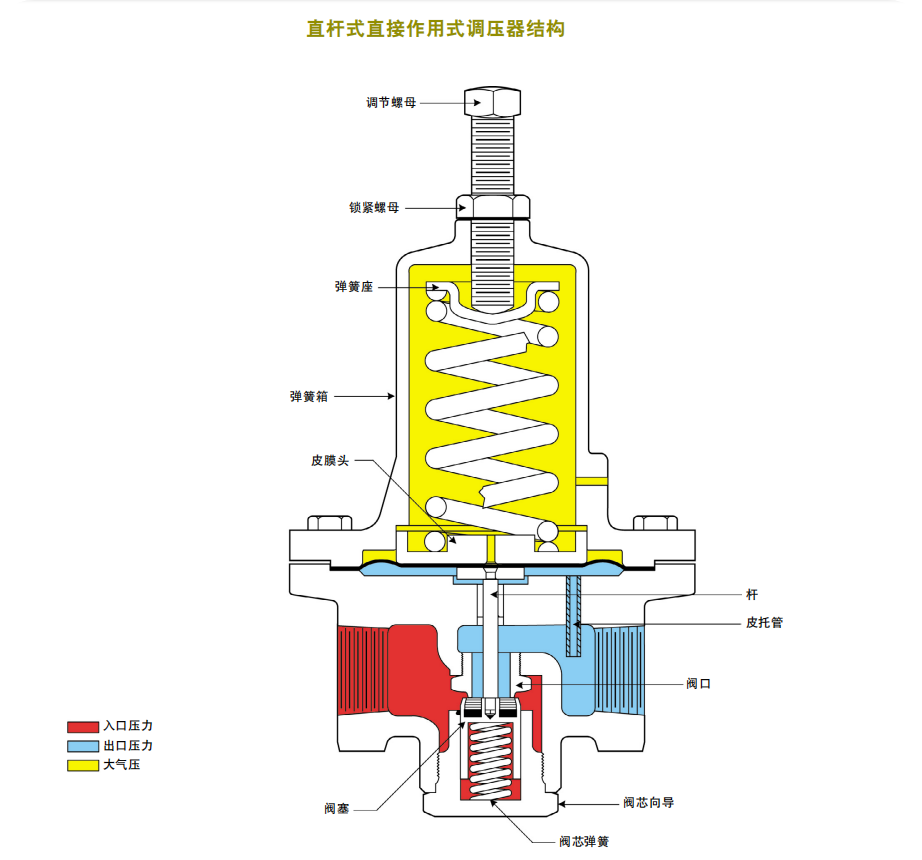

直接作用式（自力式）调压器具有三个关键结构：

● 限制元素——阀、阀碟、阀芯

●测量元素——通常为皮膜

● 加载元素——通常为一弹簧装置

限制元素

调压器的限制元素通常为一阀碟或阀芯，它可以完全打开和完全闭合，或处于中间任意位置，从而控制流量的大小。在阀碟或阀芯完全闭合时，碟座或

阀芯座紧贴阀口或阀座圈以截断流量。

测量元素

测量元素通常为一灵活可动的皮膜，它可以感应下游压力（P2 ）。当皮膜下部的压力发生变化时，该皮膜

就会发生移动。限制元素通常通过一根阀杆与皮膜连接，以便当皮膜移动时，限制元素也随之发生位移。

加载元素

加载元素通常为一重物或弹簧。加载元素反向平衡下游的压力（P2 ）。加载元素与测量结构之间的压力

差决定了限制元素的位置。

因此，我们就可以通过改变载荷的大小来调整通过调压器或设置点的所期望的流量。一部分一级自力式调压器使用重物作为加载元素，大多数新型的调

压器都采用弹簧装置。
