指挥器作用式调压器基本原理：

在压力调节器设计的发展过程中，自控制调压器的不足之处常常会使人们想要进一步提高调压器的精确度和流量。调压器设计逻辑步骤的下一步是根据我们对

调压器操作知识的了解来探索一种增加调压器敏感性的方法，它将提高前面讨论过的所有性能指标。

调压器的指挥器：

为了提高调压器的敏感性，便需要能够感应到下游 压力 P2 ，然后改变负载压力 PL，使它的变化大于 P2 的变化。要完成这些功能，我们可以使用指挥器，或 压力放大器。

这个指挥器的主要功能是为了增加调压器的敏感性。 如果可以感应到下游压力 P2的变化，再将它转化成 PL 的更大变化值，这样调压器对于流量需求改变的 相应程度（敏感性）

将会增加。此外，压力偏差也 可以大大地减小，从而减小它对调压器精确度和流 量的影响。

压力增盈：

使用指挥器所产生的压力放大量称为“压力增盈”。 更进一步地说，增盈为 20 的指挥器会将 1 psig 压力 变化对主要皮膜的影响放大 20 倍。例如，P2的下降 会使指挥器打开从而使 PL 放大 20 倍。

鉴别指挥器：

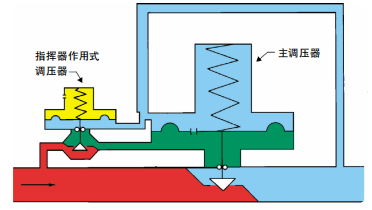

将调压器看成两个相互独立并且相连的部分可以简 化对指挥器控制调压器的分析。其中较小的一部分 就是指挥器。

设置点：

我们可以将指挥器看成整个系统的大脑。设置点和一 些性能变量可以由指挥器决定。它可以直接感应到下 游压力P2 ，然后连续改变加载到主体调压器上的加载 压力PL直到系统达到平衡。

主要的调压器可以看成系 统的“肌肉组织”，并且用以控制较大的流量和压力。

弹簧作用：

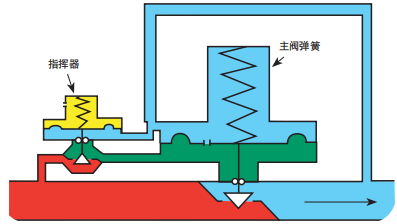

我们可以注意到，指挥器采用了自控制调压器中的 弹簧开启动作。如图 1 所示的主调压器使用了弹簧 关闭动作。关闭是通过弹簧而不是负载压力来完成 的。

指挥器增加了作用于皮膜上的压力 PL，进而将 主体调压器打开。

指挥器优点：

由于指挥器是一种控制设备，我们前面讨论过的一 些性能标准也适用于指挥器。通过使用十分小的指 挥器阀口和轻弹簧，可以使压力降落很小。由于压 力降落的减小，

就可以使调压器的可用流量增加。 指挥器的关闭决定了系统的关闭性能。主调压器的 弹簧装置会在指挥器关闭时提供紧密的闭合。

压力增盈和节流器 稳定性：

但是，它同时也增加了整个压力调整系统的增盈。如 果增盈过大，系统将变得不稳定。换句话说，也就是 调压器可能变得摇摆不定，连续不停地打开和关闭。

指挥器的增盈量可以调整到适当值，使调压器与系统 相适应。为了提供调整增盈量的方法，每一台指挥器 控制的调压系统内都包含着一个固定的和一个可动的 节流器。

一个节流器相对于另一个节流器的大小是可 以改变的，从而改变了压力增盈和系统的相应速度。

压力限制、相应时间和增盈：

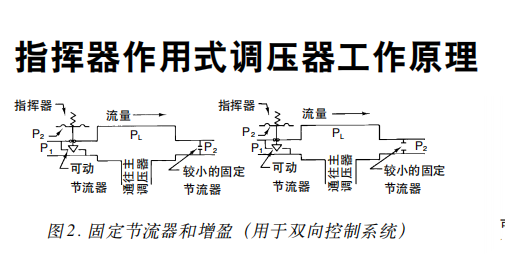

考虑图 2 所示的小型固定节流器系统。下游压力 P2 的降低将会导致压力 PL的增加。反之，下游压力 P2 的增加将会导致压力 PL的减小，同时，PL从较小的 固定节流器中溢出。

如果在可动节流器外，再使用一个较大的固定节流 器，增盈（敏感性）便会减小。因为使用了较大的 固定节流器，所以要使 PL 增加到需要的值，P2将需 要一个更大的降落。
